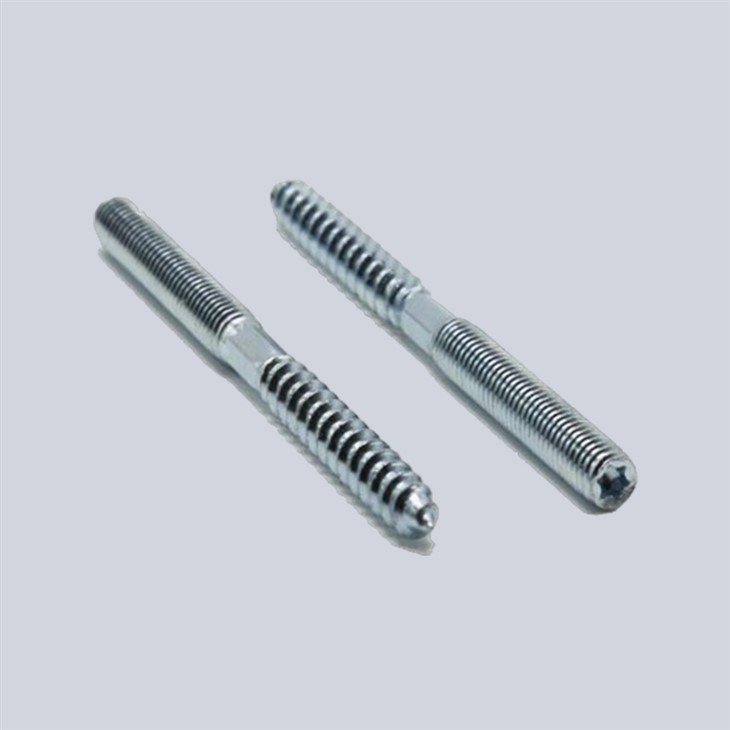

Boulons de suspension à vis à cheville
spécification
Nom du produit : chevilles métalliques à double extrémité, vis à bois, boulon de suspension.
Norme : DIN, ANSI, JIS et IFI
Filetage : unc, unf, filetage métrique
Matériau : acier au carbone, acier allié, acier inoxydable.
Finition : Zingué, HDG, Noir
Emballage : vrac en cartons (25kg Max.) + palette bois
Délai : 30-40 jours ou en fonction de la commande requise
Qu'est-ce qu'un boulon de suspension ?
Le boulon de suspension est une fixation polyvalente à double filetage : un côté est doté d'un filetage autotaraudeur pour une utilisation dans le bois (filetage de vis à bois), tandis que l'autre extrémité est dotée de filetages UNC pour accepter un écrou standard (filetage de vis à métaux). Conçu pour suspendre des matériaux à des structures en bois. Le décalage est enfoncé dans le bois et l'assemblage est terminé après application d'un écrou. Utilisé pour suspendre le câblage électrique et la tôle à l'aide de tiges filetées et d'écrous de coupleur de tige. Également courant dans l'industrie du meuble.
Ils sont polyvalents et peuvent être utilisés dans diverses applications où une connexion solide et sécurisée est nécessaire.
Où sont utilisés les crampons ?
La longueur des goujons à double tête est généralement plus longue que celle des boulons à tête, ils sont donc principalement utilisés pour connecter des équipements avec une épaisseur plus élevée, et il existe également des conditions de travail dans lesquelles il n'est pas pratique d'utiliser des boulons ordinaires pour se connecter, tels que des plaques épaisses. et fermes de toit en béton, suspension de poutres de toit et monorails. Les poutres, les pièces suspendues, etc. doivent être reliées avec des goujons. Les goujons sont également utilisés dans des endroits soumis à une pression élevée, à une température élevée et à des changements de température importants.
Les gros équipements tels que les ponts, les automobiles, les machines minières, les chaufferies, les motos, les tours suspendues, les structures en acier à longue portée, les grands bâtiments, etc., tels que les crémaillères de réduction, les sièges de garniture mécanique, etc., sont généralement reliés à des goujons, car de nombreux accessoires de gros équipements doivent être démontés fréquemment et les filetages sont facilement usés ou endommagés. Il est plus pratique d'utiliser des goujons remplacés.
Standard
Boulon de suspension b1≈2d DIN 835 - 2010
|
Fil |
M4 |
M5 |
M6 |
(M7) |
M8 |
M10 |
M12 |
(M14) |
M16 |
(M18) |
M20 |
(M22) |
M24 |
|
|
d |
||||||||||||||
|
P |
Fil grossier |
0.7 |
0.8 |
1 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
2.5 |
2.5 |
3 |
|
Fil fin |
/ |
/ |
/ |
/ |
1 |
1.25 |
1.25 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
|
|
Fil fin |
/ |
/ |
/ |
/ |
/ |
/ |
1.5 |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
b1 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
|
|
b |
L Inférieur ou égal à 125 |
14 |
16 |
18 |
20 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
|
125＜L Inférieur ou égal à 200 |
20 |
22 |
24 |
26 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
|
|
L＞200 |
/ |
/ |
/ |
/ |
/ |
45 |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
|
|
ds |
Max. |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
Min. |
3.82 |
4.82 |
5.82 |
6.78 |
7.78 |
9.78 |
11.73 |
13.73 |
15.73 |
17.73 |
19.67 |
21.67 |
23.67 |
|
|
x |
1.75 |
2 |
2.5 |
2.5 |
3.2 |
3.8 |
4.3 |
5 |
5 |
6.3 |
6.3 |
6.3 |
7.5 |
|
① Matériau : Acier, classes de propriétés : 5.6, 8.8, 10.9 selon DIN EN ISO 898-1
Conditions techniques et normes de référence
|
Matériel |
Acier |
||
|
Exigences générales |
DIN ISO 8992 |
||
|
Fil |
Tolérance |
Filetage : Sk 6, Sn 4 ; DIN 13-51 |
|
|
Quantité moyenne: 6g; DIN ISO 261, DIN ISO 965-1 |
|||
|
Comportement mécanique |
Grade |
5.6,8.8,10.9 |
|
|
Standard |
DIN EN ISO 898-1 |
||
|
Tolérance |
Qualité du produit |
A |
|
|
Standard |
DIN EN ISO 4759-1 |
||
|
Traitement de surface |
5.6 : Sans traitement |
||
|
8,8, 10,9 : noirci (chimiquement ou thermiquement) |
|||
|
Placage DIN 267 partie 9 |
|||
|
Les autres traitements de surface sont soumis à accord entre le fournisseur et l'acheteur |
|||
|
Rugosité de surface |
DIN 267-2 |
||
|
Défauts de surface |
DIN FR 26157-3 |
||
|
Réception et emballage |
DIN EN ISO 3269 |
||
